KIMPALAN ARKA LOGAM GAS LENGAI (MIG)

PENGENALAN
     Kimpalan Arka Logam gas atau Gas Metal Arc Welding (GMAW) dikenali juga sebagai Kimpalan Arka Logam Gas Lengai atau Metal Arc Welding (MIG) Kimpalan MIG digunakan secara meluas dalam industri kerana mudah dikendalikan serta boleh mengimpal berbagai jenis logam dan berbagai ketebalan logam. Kimpalan MIG banyak digunakan dalam industri pembuatan, industri automotif termasuk industri aeronautik. selain keluli karbon, kimpalan MIG juga boleh digunakan untuk mengimpal aluminium dan keluli kalis karat (Stainless steel). Elektrod kimpalan MIG dibekalkan dalam bentuk  gelungan dawai berbeza dengan elektrod kimpalan yang lain yang dibekalkan secara batang atau rod.
Gambar foto: Mesin Kimpalan MIG
PRINSIP ASAS KIMPALAN  MIG
     Dalam kimpalan MIG, arka elektrik terbentuk apabila hujung dawai elektrod bersentuhan dengan logam asas.  Arka menghasikan haba yang akan meleburkan logam asas dan hujung elektrod.  Leburan elektrod san logam asas bercampur membentk kolam leburan dan sebati apabila sejuk untuk menghasilkan kumai kimpalan. Dawai elektrod tanpa salutan dibekalkan berterusan (dalam bentuk gelungan) melalui unit suapan dawai.  Bekalan gas lengai melindungi arka dan kolam leburan daripada udara atmosfera.


MESIN KIMPALAN DAN AKSESORI
Antara bahagian dan fungsi bahagian mesin kimpalan:-


PANEL KAWALAN
Panel kawalan menempatkan tombol pelaras untuk melaras keluaran dawai elektrod dan gas pelindung.  Pelaras arus dan voltan juga terdapat pada panel kawalan.

Gambar foto: Panel kawalan mesin kimpalan MIG

PEMEGANG SUMPITAN (GUN)
Pemegang sumpitan atau "gun" berfungsi menghantar dawai elektrod, gas pelindung dan arus ke kawasan kimpalan. Terdapat suis untuk memula dan memutuskan arka, memutuskan bekalan gas pelindung dan elektrod kimpalan.
Gambar foto : Pemegang sumpitan Kimpalan MIG (gun)
MUNCUNG KIMPALAN
Muncung sumpitan menetapkan dawai elektrod dan gas lengai ke kawasan kimpalan. Ia diperbuat dari keluli kalis karat dan boleh ditanggalkan dari sumpitan.

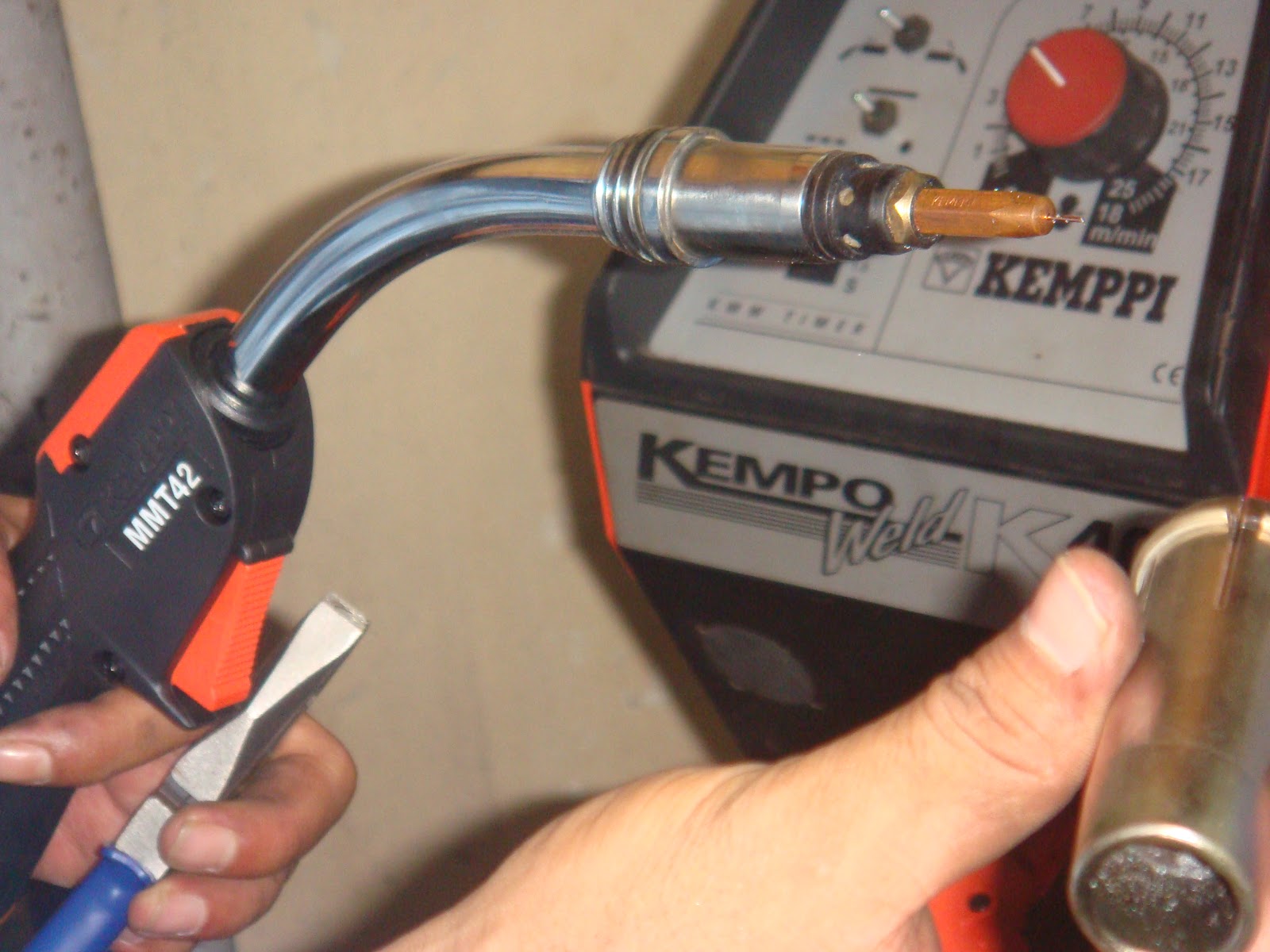

Gambar foto : Muncung  kimpalan MIG
Terdapat dua jenis muncung sumpitan iaitu muncung sumpitan penyejukkan udara dan muncung sumpitan penyejukkan air. Muncung sumpitan penyejukkan udara digunakan untuk melakukan kerja ringan dengan arus kurang daripada 200 ampere, manakala muncung sumpitan penyejukkan air digunakan untuk kerja-kerja berat dengan arus yang digunakan melebihi 300 ampere.
Terdapat dua jenis mekanisma suapan dawai digunakan dalam muncung sumpitan iaitu jenis tolak dan jenis tarik. Semasa mengimpal, penelitian hendaklah dibuat pada bahagian muncung sumpitan terutama bahagian orifis, nozel dan cip yang mungkin terdapat percikan yang melekat sehingga memenuhi nozel yang akan menganggu kelancaran proses mengimpal.
Gambar foto: Spray dan gel anti lekatan percikan lampau
Semburan gel anti lekatan kepada bahagian muncung sumpitan akan menyebabkan lekatan percikan mudah ditanggalkan.


UNIT SUAPAN DAWAI ELEKTROD
Motor dalam unit suapan dawai secara automatik menghulur dawai elektrod dari gulungan dawai kepada muncung sumpitan arka. Pelbagai kelajuan keluaran dawai boleh dibuat  dengan melaras suis pada panel kawalan.Terdapat dua suapan dawai yang dibina dalam punca kuasa atau sebagai satu unit yang berasingan dari mesin kimpalan. Unit berasingan sesuai digunakan  untuk mengimpal di kawasan yang luas.
Gambar foto : Unit suapan dawai berasingan


SILINDER DAN GAS LENGAI
Gas lengai yang digunakan dalam kimpalan MIG ialah gas argon, gas helium, gas campuran argon dan helium serta gas karbon dioksida.


PELARASAN PANEL KAWALAN, PENGATUR dan METER ALIR SERTA KENDALIANYA
Pengaliran gas lengai dari silinder ke kawasan kimpalan dilaras oleh panel kawalan, pengatur dan meter alir.Gas lengai terus mengalir keluar untuk  Melindungi kawasan kawah leburan Kimpalan walaupun suis pemetik pada muncung sumpitan telah di "OFF" apabila proses kimpalan berhenti. Jangka masa keluaran gas ini dilaras pada panel  kawalan mesin kimpalan MIG.  Pengatur silinder gas lengai mengandungi tolok tekanan yang menunjukkan tekanan gas.

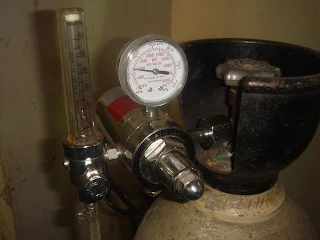

Gambar foto: Pengatur dan meter alir
Pelarasan tombol pada pengatur ini akan menentukan tekanan gas yang keluar dari silinder. Kadar pengaliran gas ke kawasan kimpalan diukur dalam unit liter per minit.  Kadar keluaran ini dilaras dengan memutarkan tombol pelaras pada meter alir.  Bebola akan terapung dalam tiub kaca bermeter untuk menunjukkan kadar aliran gas yang keluar.
